橡胶与骨架粘接-基材及表面处理

一、橡胶与骨架粘接基材

1. 金属：

• 铁基类：碳钢、铸铁/铸钢、不锈钢、渗碳件……

• 非铁基类：铝、铜(紫铜-纯铜/黄铜-铜锌合金/青铜-铜锡合金/白铜-

• 铜镍钴合金)、镀锌件(白锌-纯锌/彩锌-钝化/黑锌-锌镍)、锌镍合金

2. 非金属：

• 硬质基材：塑料(尼龙/PP/PE/PC/PTFE/PEEK/PPS/PPSU)、木材、 陶瓷、玻璃等

• 柔性基材：线绳/织布

• 已硫化橡胶

二、橡胶与骨架粘接表面处理-喷砂/抛丸

铁基类金属选用钢丸或钢砂，非铁基类选用棕刚玉类，精密材料选用白刚玉或石英砂

1.钢丸 钢砂 (40 to 50目，洛氏硬度Rochwell 55-60)	2. 棕刚玉:主要化学成份是 AL2O3

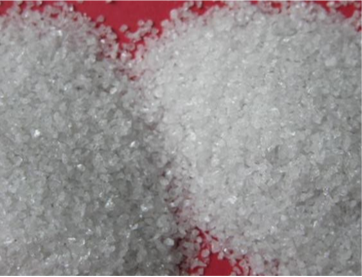

3. 白刚玉：三氧化二铝(AL2O3)	4. 石英砂：主要矿物成分是SiO2

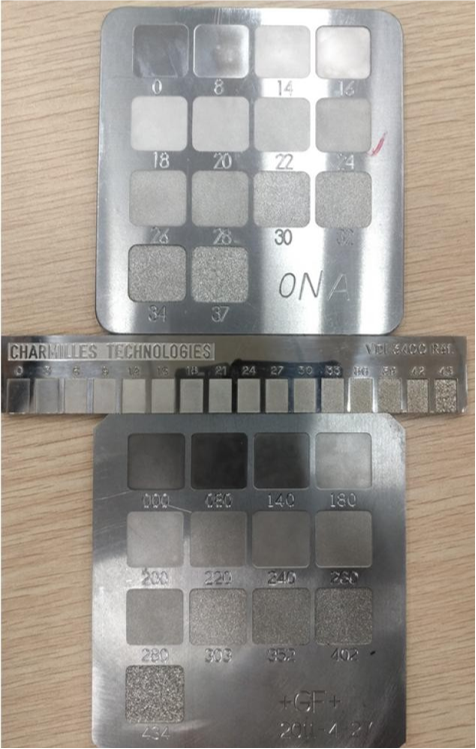

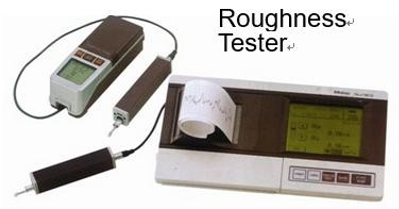

表面处理 – 粗造度

1. 表面粗造度(GB/T 1031-2009)：Ra 0.5-1um微度粗糙 度，Ra 1-2um中度粗糙度(通常选用)，Ra 2-3um粗糙,  (Ra<1um光滑, Ra>1um粗糙)。

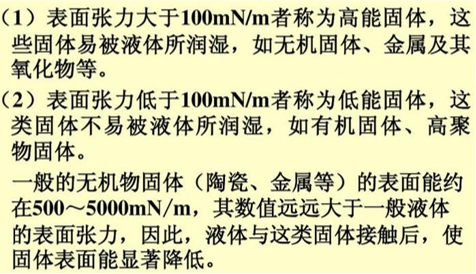

表面处理 – 表面能

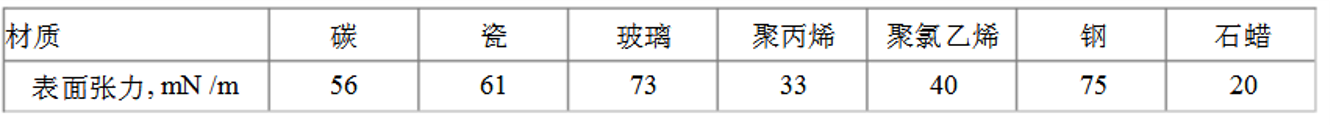

2. 表面张力   大部分液体的表面张力在20〜40mN/m，水的表面张力为72mN/m；

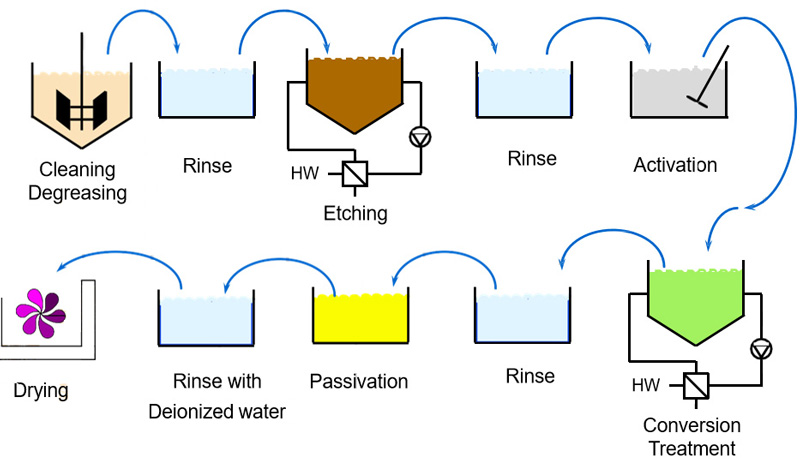

表面处理– 磷化

关键：磷化液材料及浓度温度控制，其他液槽的浓度，PH值，温度控制。及时更新。

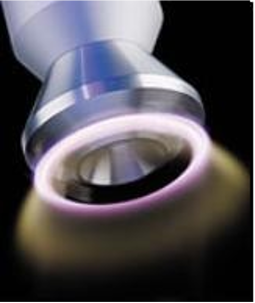

表面处理– 橡胶和塑料的电泳或等离子处理

增大比表面积

活化基材表面

等离子处理后要立即涂胶，其半衰期 很短。
