西邦橡胶胶粘剂24实验结果分析

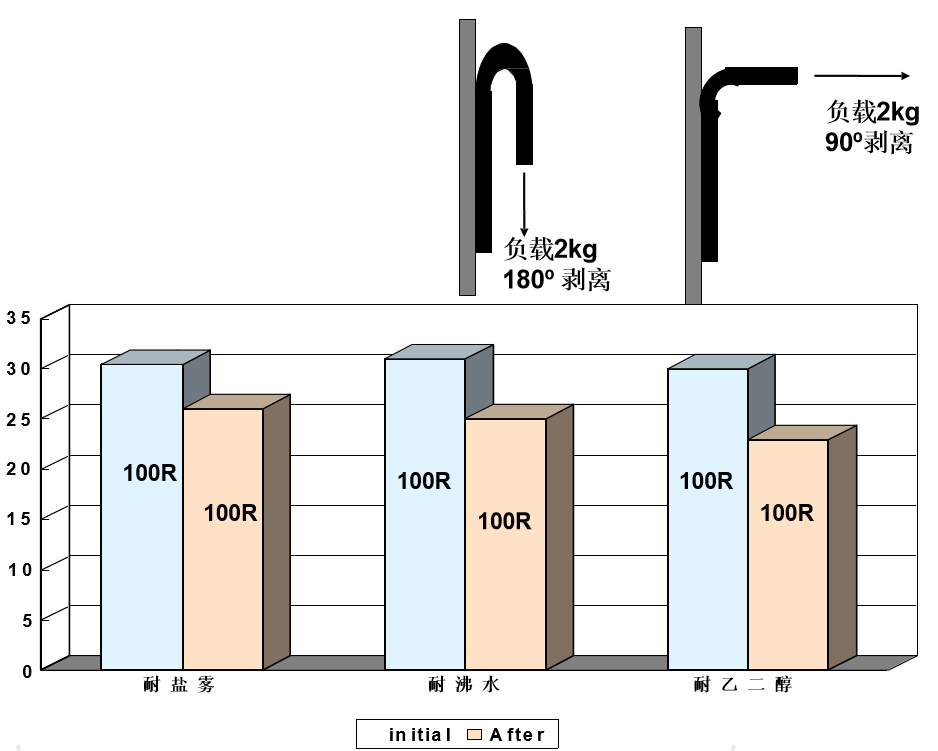

西邦橡胶胶粘剂24 剥离粘接试验
耐盐雾: 25ºC, 5% NaCl盐雾, 负载2kg, 1000 小时
耐沸水: 95ºC, 负载2kg, 1000 小时 耐乙二醇: 160ºC, 负载2kg 1000 小时
ASTM D 429

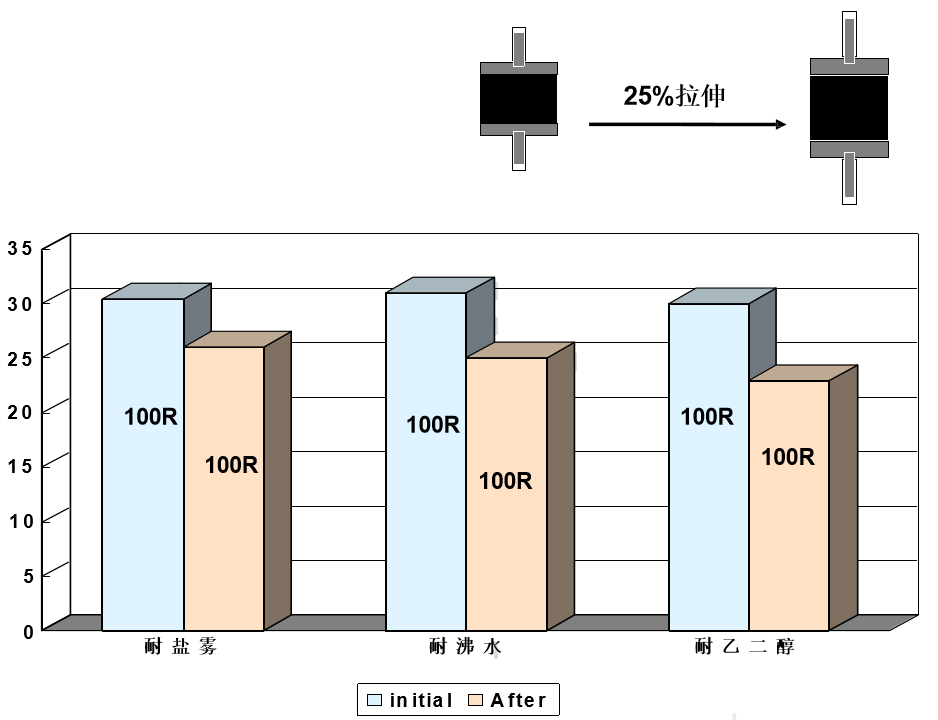

Cilbond 24 扯离试验
耐盐雾: 25ºC, 5% NaCl盐雾, 拉伸25%
1000 小时
耐沸水: 95ºC, 拉伸25%, 1000 小时
耐乙二醇: 160ºC, 拉伸25% , 1000 小时

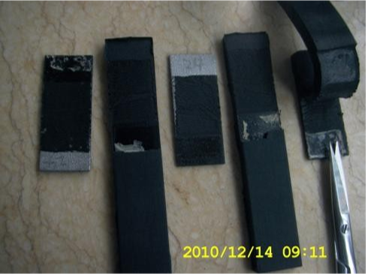

耐乙二醇试验
Adhesive | 160ºC, 280小时 | 160ºC, 500小时(续) | 160ºC, 1000小时(续) | ||||||||||||||
剥离数据 (N/mm) | 脱胶 类型 | 剥离数据 (N/mm) | 脱胶 类型 | 剥离数据 (N/mm) | 脱胶类型 | ||||||||||||
Cilbond 24 | 4.571 | 60R 40RC | 4.57 - 5.31 | 5R-30R | 橡胶强度低 | 仍有附胶 | |||||||||||
竞品单涂1 | 无数据,开 模即脱胶 | 5RC95M | No | 100M | |||||||||||||
竞品单涂2 | 0.386 | 10RC 90M | No | 100M | |||||||||||||
竞品双涂 | 1.376 | 100M | No | 100M |

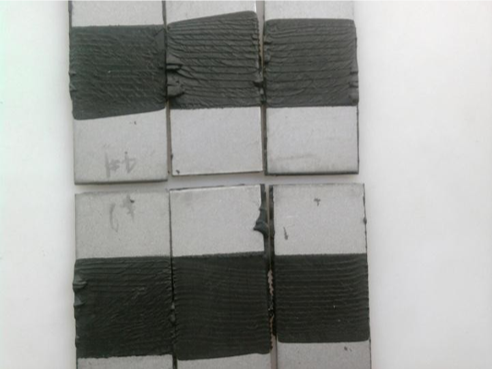

双涂与单涂标准试片比较
试验条件 | 估计干膜厚度(微米) | 剥离数据(N/mm) | 平均(N/mm) | 附胶 | ||||
竞品双涂1 | 底涂10微米 面涂20微米 | 23.67 | 22.65 | 100R | ||||
21.63 | 100R | |||||||
竞品双涂2 | 底涂10微米 面涂20微米 | 24.32 | 22.98 | 100R | ||||
21.64 | 100R | |||||||
CB24用S220稀释(3:1重量比) 喷涂一次 | 10-15 | 24.64 | 23.26 | 100R | ||||
21.88 | 100R | |||||||
CB24用S220稀释(3:1重量比) 喷涂二次 | 20-25 | 27.28 | 26.84 | 100R | ||||
26.4 | 100R | |||||||
CB24用二甲苯稀释(3:1重量比) 喷涂一次 | 10-15 | 26.28 | 23.84 | 100R | ||||
21.4 | 100R | |||||||
CB24用二甲苯稀释(3:1重量比) 喷涂二次 | 20-25 | 25.28 | 26.26 | 100R | ||||
27.24 | 100R | |||||||
未稀释,浸胶一次,金属未处理 | 20 | 23.38 | 24.09 | 100R | ||||
24.8 | 100R | |||||||
未稀释,浸胶一次,金属未处理 CB24已过期10个月 | 20 | 23.68 | 24.02 | 100R | ||||
24.36 | 100R | |||||||
CB24/80C,涂刷 | 底涂10 / 面涂20 | 33.12 | 30.96 | 100R | ||||
28.8 | 100R | |||||||
CB12E/80C,涂刷 | 底涂10 / 面涂20 | 12.2 | 12.4 | 100R | ||||
12.6 | 100R | |||||||
CB24用二甲苯稀释(3:1重量比) 喷涂一次,硫化155°C,15分钟 | 10-15 | 24.68 | 24.66 | 100R | ||||
24.64 | 100R | |||||||
CB24用二甲苯稀释(3:1重量比) 喷涂二次,硫化155°C,15分钟 | 20-25 | 26.76 | 26.06 | 100R | ||||
25.36 | 100R |
试验结果:客户
Cilbond | 剥离强度(KN/m) | 破坏类型 | 备注 |
Cilbond 24 (批号711506) 到期日期2011/1/27 | 8.63 | 100R | 150±5ºC,25分钟 天然橡胶 |
8.81 | 100R | ||
9.82 | 100R |
Cilbond | 剥离强度(KN/m) | 破坏类型 | 备注 |
Cilbond 24 (批号712025) 到期日期2011/4/29 | 10.65 | 100R | 150±5ºC,25分钟 天然橡胶 |
9.12 | 100R | ||
8.87 | 100R |
双涂与单涂产品比较
竞品双涂 | CB24#单涂胶粘剂(S220溶剂) | CB24#单涂胶粘剂(二甲苯溶剂) | |||||
测试编号 | 拉脱力N/M | 测试编号 | 拉脱力N/M | 测试编号 | 拉脱力N/M | ||
JC1110506050 | 9314 | JC1110506070 | 10243 | JC1110506060 | 10159 | ||
JC1110506051 | 10176 | JC1110506071 | 9324 | JC1110506061 | 10322 | ||
JC1110506052 | 9013 | JC1110506072 | 9274 | JC1110506062 | 9321 | ||
JC1110506053 | 10136 | JC1110506073 | 9411 | JC1110506063 | 9461 | ||
JC1110506054 | 9394 | JC1110506074 | 9711 | JC1110506064 | 9622 | ||
JC1110506055 | 10312 | JC1110506075 | 10112 | JC1110506065 | 10924 | ||
JC1110506056 | 9409 | JC1110506076 | 9809 | JC1110506066 | 10362 | ||
JC1110506057 | 9431 | JC1110506077 | 10442 | JC1110506067 | 9381 | ||
JC1110506058 | 9455 | JC1110506078 | 9635 | JC1110506068 | 9812 | ||
JC1110506059 | 9035 | JC1110506079 | 9338 | JC1110506069 | 9706 | ||
平均值 | 9567.5 | 平均值 | 9729.9 | 平均值 | 9907 | ||
最大值 | 10312 | 最大值 | 10442 | 最大值 | 10924 | ||
最小值 | 9013 | 最小值 | 9274 | 最小值 | 9321 |

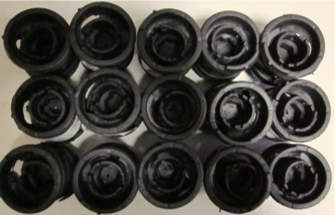

试验结果:客户二
Cilbond | 剥离强度 (KN/m) | 破坏类型 | 备 注 | |||||||||
Cilbond 24 单涂 批号:711964 | 20.48 | 100R | 165ºC,10分钟 天然橡胶 R – 橡胶断裂 | |||||||||
17.76 | 100R | |||||||||||
18.94 | 100R |

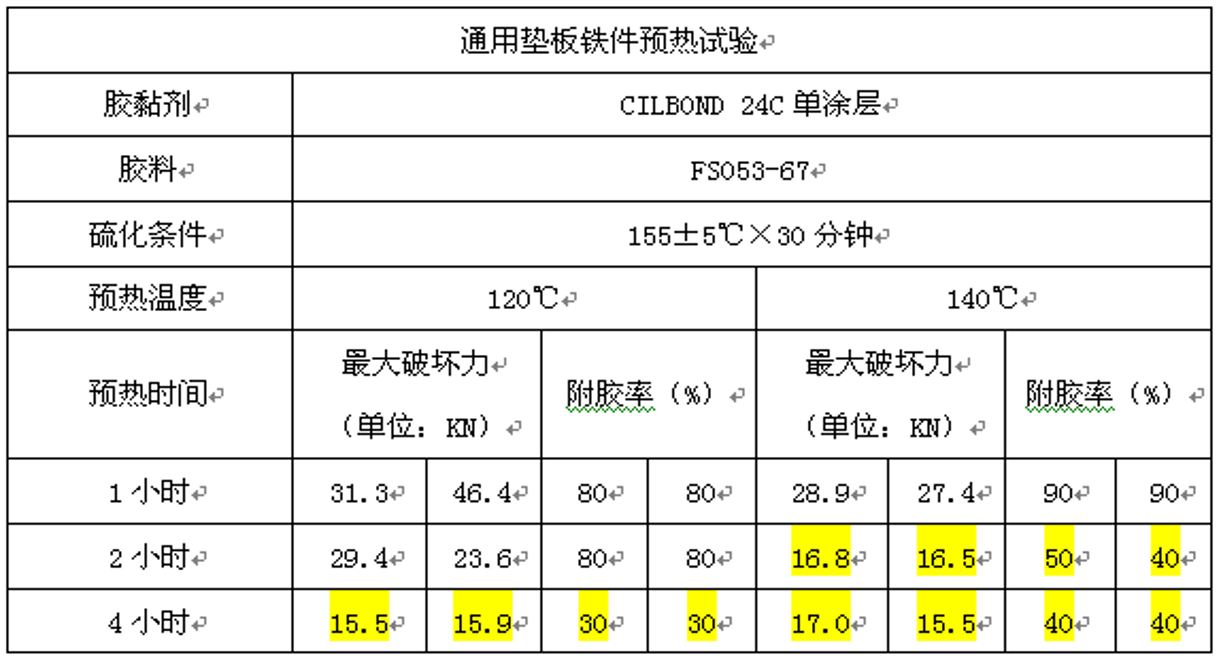

客户预固化试验
硫化前将涂好CILBOND 24胶黏剂的铁件放入烘箱预热一定时间,硫化好后放 置24小时进行破坏试验。试验说明铁件预热温度理想情况应该控制在120℃以 下1小时内,否则可能会对产品粘结质量产生影响。(CILBOND 24说明书: 可在160℃烘烤30分钟,不影响粘结性能)。
