CILBOND西邦橡胶胶粘剂的优点
CILBOND西邦橡胶胶粘剂新应用
玻纤增强尼龙注塑到已硫化橡胶的粘接 – Cilbond 24单涂
无色透明胶粘剂用于过氧化物硫化的EPDM与金属粘接 –
Cilbond 36 单涂
聚醚醚酮PEEK作为基材的粘接 – Cilbond 24单涂
聚亚苯基砜树脂PPSU作为基材的粘接 – Cilbond 24单涂
西邦/洛德/陶氏产品对比
西 邦 | 应 用 | 洛 德 | 罗门哈斯 |
Cilbond 12E(高柔韧性) Cilbond 62w (水剂型) | 底涂或者单涂粘接NBR, HNBR, ACM/AEM 密封件，油封 | CH207 CH205 | Megum 3276 Thixon P-11-EF |
单涂Cilbond 24 | 单涂粘接NR,NBR,SBR,BR,CR,CSM,ACM,ECO 汽车减震，胶辊，桥梁支座，房屋减震，稳定杆 | 双 涂 CH205/CH6125,CH6254, (CH220,CH252,CH250) | 双涂Thixon P-11-EF/ Thixon 520 P-EF |
单涂Cilbond 89ET | 单涂粘接EPDM,IIR,以及 NR,NBR,HNBR,SBR,BR,CR,CSM,ACM,ECO, 可低温长时间硫化,起始硫化温度低 汽车减震，胶辊，桥梁支座，衬里，正时皮带， 传动带，三角带 | 双涂CH205/CH6100, CH6253, CH6254,CH238 | 双涂Thixon P-11-EF /Megum 538 |
双涂Cilbond 12E /Cilbond 80ET | 双涂粘接EPDM,IIR,以及NR,NBR,HNBR, SBR, BR, CR, CSM,ACM,ECO 汽车减震，胶辊，桥梁支座，房屋减震，螺杆钻 具，稳定杆 | 双涂CH205/CH6100, CH6253, CH6254,CH238 | 双涂Thixon P-11-EF /Megum 538,Thixon 516, Thixon 511-EF |
Cilbond 45SF, Cilbond 48C,49SFC | 单涂粘接浇注型聚氨酯,以及TPU注塑粘接 (CB50T) 脚轮，胶辊，密封，矿山筛板等，衬里 | CH218/CH219/CH213 | Thixon 422, 406 Thixon 403/404 |
Cilbond 33A/B Cilbond 65W(水剂型) | 单涂粘接氟橡胶 密封，油封，胶辊 | CH607/CH5150/CH512 | Megum 3290-1, 3299 |
Cilbond 36, 65W | 单涂粘接硅橡胶 胶辊，密封 | CH608/AP-133 | Thixon 305, 304-EF |
Cilbond西邦橡胶胶粘剂 – 环保产品
1. 符合RoHS要求 – 不含铅等重金属，无 氯化溶剂
2. 水剂型
3. REACH - Registration, Evaluation, Authorization and Restriction of Chemicals；化学品注册、评估、许可和限制”
符合VOC新规 GB33372-2020
质量认证：ISO9001:2000及ISO14001
热硫化型胶粘剂QC检测方法
1. 固含量(100-120ºC,1-2小时)
2. 粘度(25ºC,粘度杯，秒)
3. 比重(25ºC,比重杯)
4. 细度(刮板细度 0-100微米)

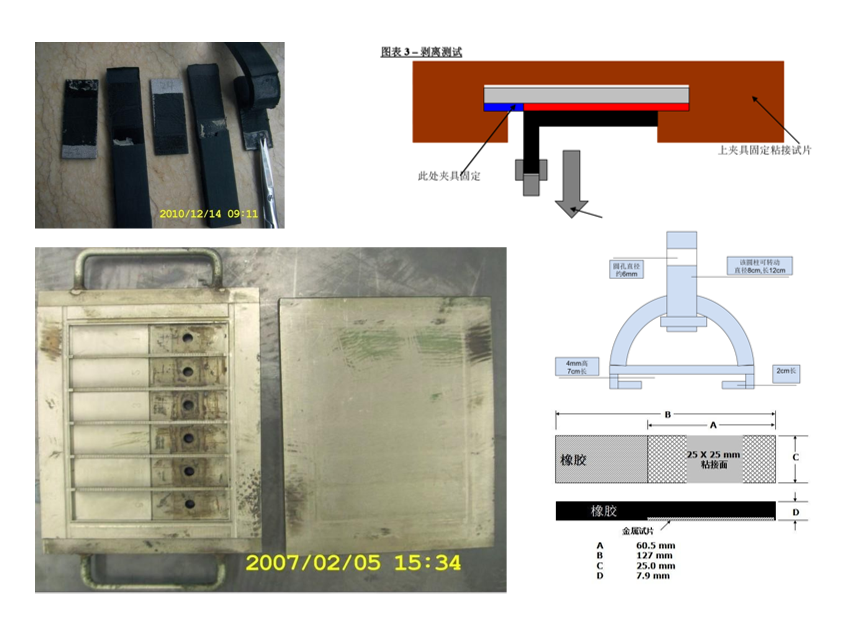

5. 粘接(ASTM D-429)
卓越的单涂技术 – Cilbond 24
橡胶：天然、丁腈、羧基化丁腈橡胶、丁苯、氯丁、顺丁、丙烯酸酯、
氯磺化聚乙烯、氯醇。但不适用于三元乙丙、丁基。
特性：
1. 耐乙二醇：160ºC,1000小时 – 优于对手：120-140ºC,100小时；
2. 耐高温：可至200ºC – 优于双涂；低温：零下50ºC
3. 抗疲劳：动态和静态 – 同双涂
4. 耐盐雾：无负荷时，1000小时；负荷2kg/25mm时，400小时；- 同
5. 耐沸水：负荷2kg/25mm时，100小时；- 同双涂
6. 优异的耐受合成酯化涡轮油性能：粘接件在130ºC下，可达到1000 小时，不会出现脱胶 – 优于双涂
7.几乎是零模具污染、优异的耐冲刷性能 – 优于双涂
8. 预固化： 160ºC，30分钟；- 优于双涂
9. 后硫化粘接-能粘接已硫化的橡胶 – 同
10. 涂覆面积：15 m² /升(15微米)，对手：5-8 m² /kg。
11. 干膜厚度：15-20微米(通用性能)；25-35微米(高性能) – 同或优于
12. 粘接各种基材：镀锌件、不锈钢、尼龙、PEEK、渗碳等热处理 处理。- 优于双涂
最终成本比较
综上所述。单涂粘合剂CB24应能降低综合成本20-30%左右或更多，但最终具体数据还是以生产厂家为准。
如果考虑到喷涂工艺有40-60%的损失，双涂会有更多的浪费，实际的单涂成本会比计算节约更多。
除了成本优势，还有普通双涂不可比拟的性能优势。
Cilbond 24工艺优势
简化涂胶工艺，设备，人员等。从而降低成本
双涂体系可能会造成漏涂底涂，单涂完全可以避免漏涂
涂刷面积在15平方/L，双涂体系涂刷面积大概8-10平方。
减少一道涂刷工艺，胶粘剂用量减少一半，不会占用太多
的库存空间。
喷涂工艺时，双涂体系浪费很大，单涂胶粘剂能够减少一 半的浪费
降低由于胶粘剂面涂和底涂粘合不良造成的次品
底涂膜很脆，缩径有问题，单涂可以避免。
